Unterputzgeräte
Rollladen-/Heizungscontroller UP
900 100 001
Universaldimmer 0-300W UP
900 100 002
Tastsensor 4fach/Aktor 2fach UP
900 100 003
Tastsensor 1fach UP
900 100 005
Tastsensor 4fach UP
900 100 004
Rollladen-/Heizungscontroller UP
Funktion:
vier Tastsensoren
zwei 230V/AC- Relaisausgänge zur Ansteuerung eines Rollladen- oder Jalousiemotors
Positionierfunktion für Behang- position und Lamellenstellung
Integrierter PI-Regler und Tempera- turfühler
Sollwertversteller
Technische Daten:
Versorgungsspannung
230V/AC/50Hz
Ausgänge
zwei Relaisausgänge 230V/AC/50Hz 6A (thermisch überwacht)
ein Ausgang 230V/AC/50Hz zur Ansteuerung von max. zwei thermischen Stellantrieben
Anschlussleitung
NYM-J 5x1,5 Kabel erforderlich
Standby-Verbrauch
< 400 mW
Umgebungstemperatur
0 - 45°C
Funktion:
vier Tastsensoren
vier Status LEDs
zwei 230V/AC- Relaisausgänge zur Ansteuerung eines Rollladen- oder Jalousiemotors
Positionierfunktion für Behang- position und Lamellenstellung
Integrierter PI-Regler und Tempera- turfühler
Sollwertversteller
Bargraphanzeige für Sollwert
Technische Daten:
Versorgungsspannung
230V/AC/50Hz
Ausgänge
zwei Relaisausgänge 230V/AC/50Hz 6A (thermisch überwacht)
ein Ausgang 230V/AC/50Hz zur Ansteuerung von max. zwei thermischen Stellantrieben
Anschlussleitung
NYM-J 5x1,5 Kabel erforderlich
Standby-Verbrauch
< 400 mW
Umgebungstemperatur
0 - 45°C

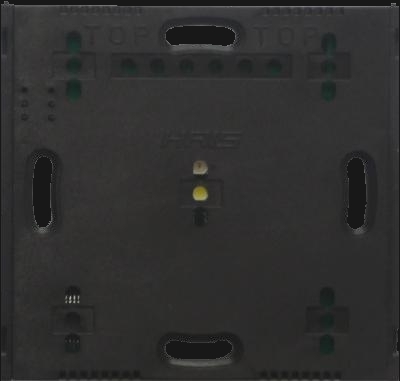

Universaldimmer 0-300W UP
Funktion:
ein Tastsensor
eine Status LED
ein Ausgang 230V/AC/50Hz
temperaturüberwacht und kurz- schlussfest
integrierte Ausschaltverzögerung
Technische Daten:
Versorgungsspannung
230V/AC/50Hz
Anschlussleistung
Glühlampen bis 300 W
HV- Halogenlampen bis 300 W
elektronische Trafos bis 300 W
(Verluste des Trafos berücksichtigen)
Konventionelle Trafos bis 300 W
(Verluste des Trafos berücksichtigen)
Energiesparleuchten bis 72 W
Standby-Verbrauch
< 200 mW
Umgebungstemperatur
0 - 45°C
Anschlussleitung
NYM-J 5x1,5 Kabel erforderlich
Funktion:
ein Tastsensor
eine Status LED
ein Ausgang 230V/AC/50Hz
temperaturüberwacht und kurz- schlussfest
integrierte Ausschaltverzögerung
Technische Daten:
Versorgungsspannung
230V/AC/50Hz
Anschlussleistung
Glühlampen bis 300 W
HV- Halogenlampen bis 300 W
elektronische Trafos bis 300 W
(Verluste des Trafos berücksichtigen)
Konventionelle Trafos bis 300 W
(Verluste des Trafos berücksichtigen)
Energiesparleuchten bis 72 W
Standby-Verbrauch
< 200 mW
Umgebungstemperatur
0 - 45°C
Anschlussleitung
NYM-J 5x1,5 Kabel erforderlich

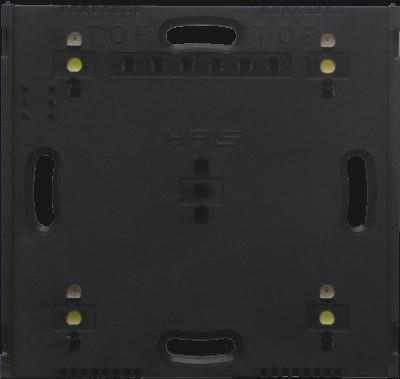

Tastsensor 4fach/Aktor 2fach UP
Funktion:
vier Tastsensoren
vier Status LEDs
zwei Relaisausgänge 230V/AC/50Hz 4A
integrierte Ausschaltverzögerung
Technische Daten:
Versorgungsspannung
230V/AC/50Hz Versorgungsspannung
Ausgänge
2 Relaisausgänge 4 A/Schließer
Anschlussleistung
Glühlampen bis 800 W pro Relaisausgang
HV- Halogenlampen bis 800 W pro Relaisausgang
elektronische Trafos bis 600 W pro Relaisausgang
Konventionelle Trafos bis 600 W pro Relaisausgang
Leuchtstofflampen bis 400 W pro Relaisausgang
Energiesparleuchten und Leuchtsoff- lampen mit EVG bis 200 W pro Relaisausgang
Hinweis
Energiesparleuchten können wegen der hohen Einschaltströme zum Verkleben der Relaisausgänge führen! Vor Einsatz bitte die Eignung prüfen!
vier Tastsensoren
vier Status LEDs
zwei Relaisausgänge 230V/AC/50Hz 4A
integrierte Ausschaltverzögerung
Technische Daten:
Versorgungsspannung
230V/AC/50Hz Versorgungsspannung
Ausgänge
2 Relaisausgänge 4 A/Schließer
Anschlussleistung
Glühlampen bis 800 W pro Relaisausgang
HV- Halogenlampen bis 800 W pro Relaisausgang
elektronische Trafos bis 600 W pro Relaisausgang
Konventionelle Trafos bis 600 W pro Relaisausgang
Leuchtstofflampen bis 400 W pro Relaisausgang
Energiesparleuchten und Leuchtsoff- lampen mit EVG bis 200 W pro Relaisausgang
Hinweis
Energiesparleuchten können wegen der hohen Einschaltströme zum Verkleben der Relaisausgänge führen! Vor Einsatz bitte die Eignung prüfen!
Standby-Verbrauch
< 400 mW
Umgebungstemperatur
0 - 45°C
< 400 mW
Umgebungstemperatur
0 - 45°C
Tastsensor 4fach UP
Funktion:
vier Tastsensoren
vier Status LEDs
Technische Daten:
Versorgungsspannung
230V/AC/50Hz
Standby-Verbrauch
< 250 mW
Umgebungstemperatur
0 - 45°C
Anschlussleitung
NYM-J 5x1,5 Kabel erforderlich
Funktion:
vier Tastsensoren
vier Status LEDs
Technische Daten:
Versorgungsspannung
230V/AC/50Hz
Standby-Verbrauch
< 250 mW
Umgebungstemperatur
0 - 45°C
Anschlussleitung
NYM-J 5x1,5 Kabel erforderlich

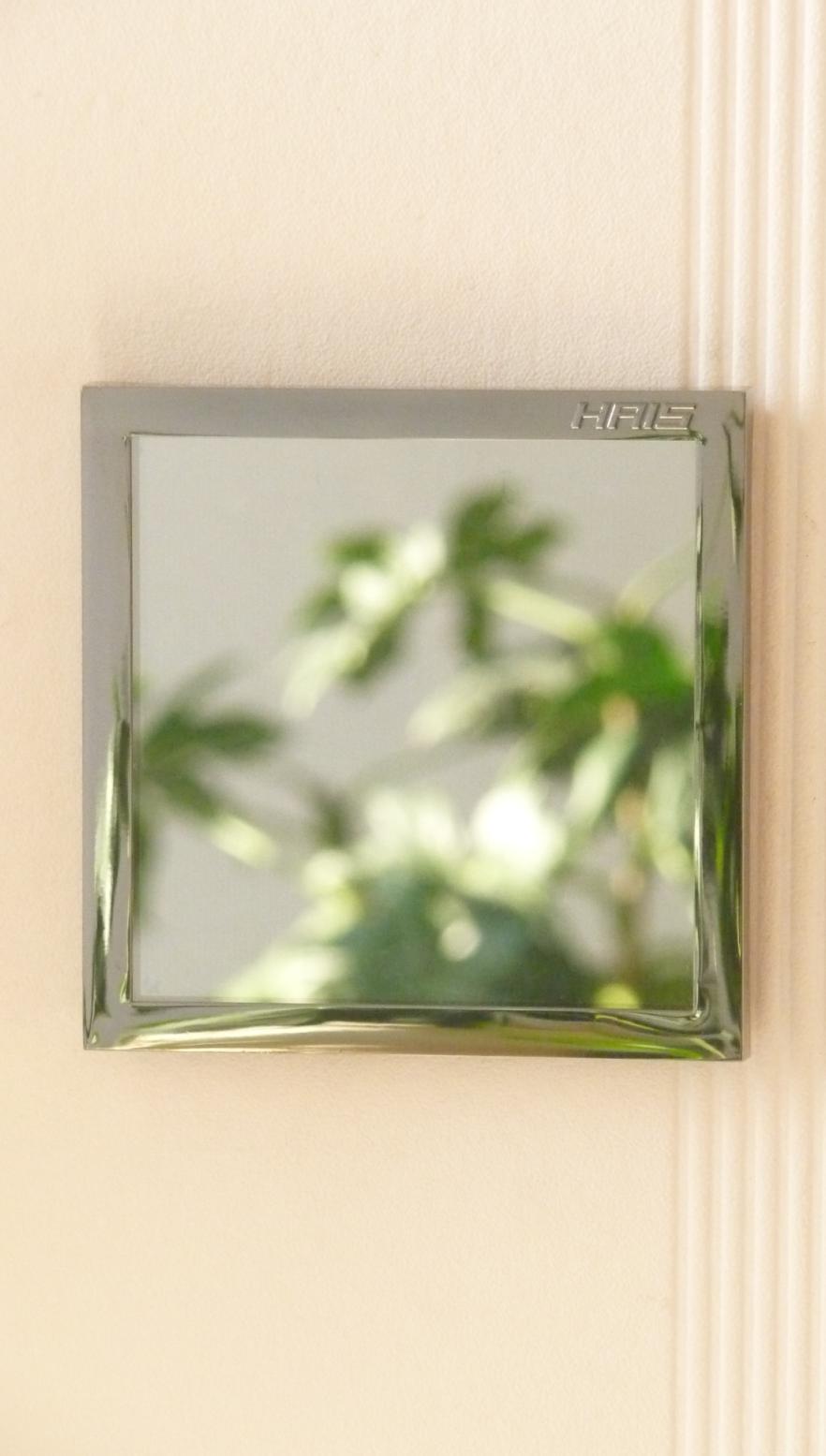

Tastsensor 1fach UP
Funktion:
ein Tastsensor
eine Status LED
Technische Daten:
Versorgungsspannung
230V/AC/50Hz
Standby-Verbrauch
< 200 mW
Umgebungstemperatur
0 - 45°C
Anschlussleitung
NYM-J 5x1,5 Kabel erforderlich
Funktion:
ein Tastsensor
eine Status LED
Technische Daten:
Versorgungsspannung
230V/AC/50Hz
Standby-Verbrauch
< 200 mW
Umgebungstemperatur
0 - 45°C
Anschlussleitung
NYM-J 5x1,5 Kabel erforderlich
